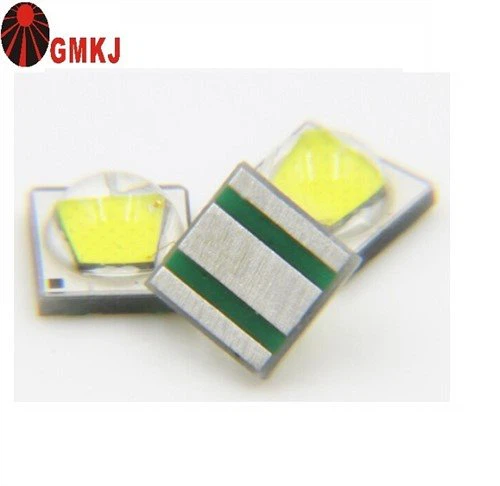

PCBA perdirbimo pramonėje dėl mažo SMD šviesos diodų dydžio, mažo energijos suvartojimo, ilgo tarnavimo laiko, didelio ryškumo, aplinkos apsaugos, tvirtumo ir ilgaamžiškumo, tinka masinei gamybai, greitam atsakui, smūgiams atspariam, energijos taupymui, didelei skiriamąja geba, atsparumui smūgiams, Privalumai, tokie kaip dizainas, bus taikomi šviesos diodams daugelyje sričių. Naudojimo metu dažnai reikia suvirinti SMD šviesos diodus. Šiuo metu būtina įvertinti teigiamus ir neigiamus SMD šviesos diodų polius, kad užbaigtumėte suvirinimą. Taigi, kaip mes galime greitai nustatyti teigiamus ir neigiamus SMD LED polius?
1. Pažvelkite į diodų kaištį
Įprastu atveju ilga koja yra teigiama, o trumpa koja yra neigiama. Jei dvi kojos yra vienodo ilgio, mažas led taškas yra teigiamas polius, o didesnis - neigiamas polius.
2. Naudokite testavimo įrankius
Naudokite multimetrą šviesą spinduliuojančiam diodui patikrinti, prijunkite raudoną bandymo rezultatus prie teigiamų rezultatų, o juodasis bandymas bus neigiamas. Pastaba: bandydami šviesą spinduliuojančius diodus, jei mažo diapazono išmatuoti neįmanoma, bandymui galite naudoti RX10K. Kai du bandymo laidai liečiasi su teigiamais ir neigiamais diodo poliais, kai atsparumas yra mažas, juodasis bandymo švinas yra prijungtas prie diodo anodo, kuris turi didesnį atsparumą. Kai jis yra didelis, juodas bandymo švinas yra diodo katodas.
Kokia būsena rodoma, kai multimetras išbando teigiamus ir neigiamus šviesos diodų polius?
Multimetro Rx1k failo raudonos ir juodos spalvos bandymo laidai pakaitomis prijungiami prie dviejų mirksinčio šviesą spinduliuojančio diodo laidų. Kai randamas vienas iš matavimų, adata pirmiausia sukasi į dešinę tam tikrą atstumą, o tada adata pradeda šiek tiek drebėti (vibruoti) šioje padėtyje, su sūpynių amplitudė aplink mažą tinklelį. Šis reiškinys rodo, kad integrinis grandynas savaiminio mirksinčio šviesos diodo viduje pradeda svepėti veikiant 1,5 V akumuliatoriaus įtampai multimetro viduje, o išėjimo impulso srovė daro žymeklį drebulį, tačiau įtampa yra per maža, kad šviesos diodų šviesa. Tačiau šis reiškinys rodo, kad multimetro raudonos ir juodos spalvos bandymo laidų prijungimas yra teisingas, ty juodi multimetro bandymo laidai yra prijungti prie teigiamo savaime mirksinčio šviesos diodo elektrodo.
3. Pažvelkite į trūkstamą diodo kampą

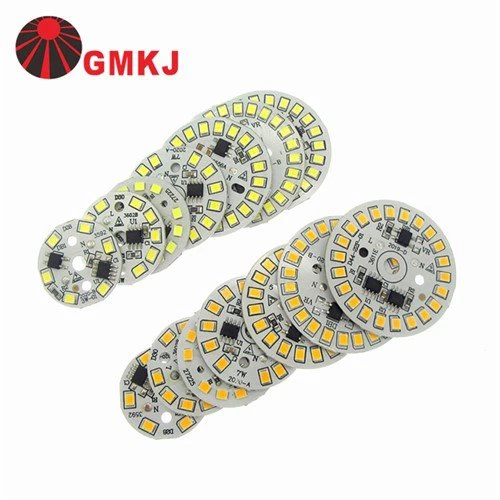

LED energiją taupančių lempų apšvietimo pramonėje dažnai naudojama 5050 SMD šviesos diodų. Šis SMD LED yra kvadratinis. Vienas iš keturių stačių kampų turi mažą kampą, o galas su mažu kampu yra neigiamas elektrodas. Vienas galas yra teigiamas elektrodas.
4. Pažvelkite į diodų produkto identifikavimą
SMD LED supakuoti 0805 ir 0603 turės "T" arba apverstas trikampis simbolis apačioje. Viena "T" pusė yra teigiamas polius, o kita pusė - neigiamas polius; trikampio simbolio "pusė" yra arti teigiamo, "kampo" "Tas, kuris yra arti, yra neigiamas elektrodas.
5. Pažvelkite į LED formą
Iš šviesą spinduliuojančio diodo pusės vamzdžio formoje bus du švino laidai, mažesnis - teigiamas elektrodas, o didesnis - neigiamas elektrodas.
