1. Įvadas:

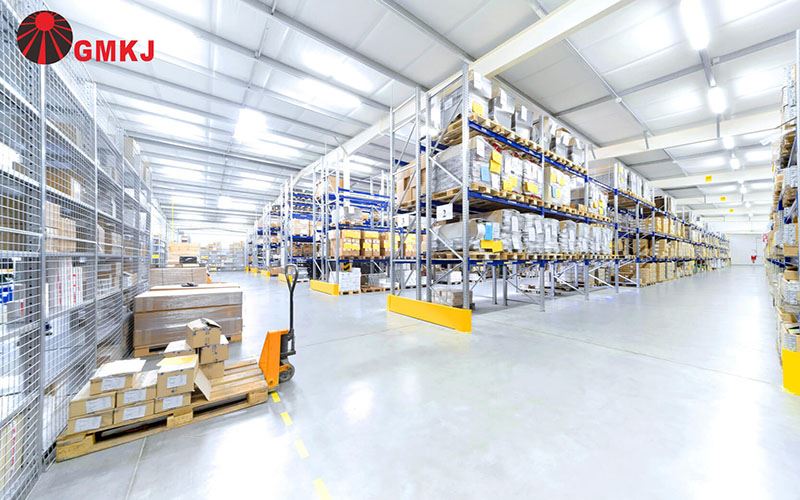

Gamyklos' energijos suvartojimas, apšvietimo energijos suvartojimas užima tam tikrą svorį. Pavyzdžiui, 40 000 kvadratinių metrų gamyklos pastate apšvietimo galia yra apie 400 kW. Todėl gamyklos projektuotojams svarbi tema, kaip pasirinkti energijos taupymą ir aplinkos apsaugą renkantis gamyklos apšvietimą. Be energijos taupymo ir aplinkos apsaugos, apšvietimas, pagrįstas nauju LED šviesos šaltiniu, turi ilgo tarnavimo laiko, greito reagavimo laiko ir grynos šviesos. Pastaraisiais metais tai buvo labai mėgstama vartotojų.
2. Pagrindinė LED apšvietimo projektavimo technologija
Naujos technologijos, naujos medžiagos ir nauji procesai buvo nuolat taikomi projektuojant didelės galios LED šviesos šaltinius, sukuriant tvirtą pagrindą didelės galios LED lempoms kurti. Kadangi tos pačios LED šviesos šaltinių programos yra labai skirtingos, jų dizainas, bandymai ir kiti standartai Įdiegus LED lempas, atsiranda tam tikras atsilikimas, dėl kurio blogai keičiami skirtingų gamintojų gaminiai pagal struktūrą ir veikimą. Tuo pačiu metu patys LED apšvietimo gaminiai yra mechaninių, optinių ir elektrinių veiksnių integracija, o jų dizainas yra dar labiau susijęs. Technologijos daugelyje sričių.
3, LED aukštos įlankos šviesos dizainas
3.1 Galios pasirinkimas
Tradicinės aukšto lygio lempos dažniausiai yra 250 W arba 400 W aukšto slėgio natrio lempos ir metalo halogenidinės lempos. Palyginti su naujų LED lempų charakteristikomis, yra akivaizdžių skirtumų, žr. Šią lentelę:
Atsižvelgiant į didelio slėgio natrio lempos ir metalo halogenidų lempos nykimo ir antrinės šviesos sklaidos problemas, faktinis šviesos efektyvumas yra daug mažesnis nei 80 lm/W, o tai dažnai nepasiekia nominalios 70%. Remiantis tuo, pirmą kartą sukurtos LED aukšto lygio šviesos diodų galia yra apie 120 W. Kai apšvietimo efektas pateisins lūkesčius, jis sutaupys daugiau nei 50% energijos nei tradicinės lempos.
3.2 Šviesos šaltinio pasirinkimas
Šiuo metu rinkoje žinomi didelio galingumo LED šviesos šaltinių prekės ženklai yra: CREE, OSRAM, NICHIA, Lumileds (ankstyviausias LED), be Taivano gamintojų Epistar, Addison ir vietinių pakuočių gamintojų Shenzhen Wanrun, „Zhuhai Ruifeng“, „Jiangxi Lianchuang“ ir kt. Taip pat yra populiarūs prekės ženklai.
Siekdami užtikrinti gaminio stabilumą, šiai pramoninei ir kalnakasybos lempai naudojame labiausiai žinomą CREE šviesos šaltinį.
3.3 Šilumos išsklaidymo dizainas:
Didelės galios šviesos dioduose šilumos išsklaidymas yra didelė problema. Pavyzdžiui, jei 10 W baltos šviesos diodo fotoelektrinio konversijos efektyvumas yra 20%, 8 W elektros energijos paverčiama šiluma. Jei nebus imtasi šilumos išsklaidymo priemonių, didelės galios šviesos diodo šerdies temperatūra greitai pakils, kai jos jungties temperatūra (TJ) Kai temperatūra pakyla virš didžiausios leistinos temperatūros (paprastai 150 ° C), didelės galios šviesos diodas sugadinti dėl perkaitimo. Todėl šilumos išsklaidymo dizainas taip pat yra svarbiausias mūsų turinys. Toliau aptarsime šilumos išsklaidymo dizainą iš aliuminio pagrindo ir šilumos kriauklės derinio.
3.3.1 Valdybos pasirinkimas
Taikant LED gaminius, paprastai reikia surinkti kelis LED šviesos šaltinius ant grandinės pagrindo. Be to, kad grandinės substratas atlieka LED modulio struktūros nešiojimo vaidmenį, kita vertus, kadangi šviesos diodo išėjimo galia tampa vis didesnė, substratas taip pat turi atlikti šilumos išsklaidymo vaidmenį, kad perduotų LED kristalas. Todėl renkantis medžiagą būtina atsižvelgti į konstrukcijos stiprumo ir šilumos išsklaidymo reikalavimus. Dėl substrato mes palyginome FR4, keraminį substratą ir MCPCB.
(1) FR4 šilumos laidumas yra apie 0,36 W/m • K, o tai neatitinka didelės galios LED apšvietimo šilumos išsklaidymo reikalavimų;
(2) Keraminis šilumos laidumas yra didesnis nei 80W/m • K, o tai brangu ir prastai apdorojama, todėl jo negalima naudoti dideliame plote;
(3) MCPCB šilumos laidumas yra didesnis nei 2,0 W/m • K, vidutinė kaina, stiprus apdorojimas, brandžios technologijos ir masinė gamyba.
3.3.2 Radiatoriaus konstrukcija
Radiatoriaus vaidmuo yra sugerti šilumą, perduotą iš pagrindo ar lusto, ir tada išsklaidyti ją į išorinę aplinką, kad būtų užtikrinta, jog LED lusto temperatūra yra normali. Dauguma radiatorių yra kruopščiai suprojektuoti taip, kad būtų tinkami natūraliai konvekcijai ir priverstinei konvekcijai. Būtent aktyvus radiatorius ir pasyvus radiatorius. Atitinkamos jų eksploatacinės charakteristikos pateiktos šioje lentelėje:
Atsižvelgdami į išlaidas ir stabilumą, renkamės pasyvų aušinimą. Pasyvūs radiatoriai pagal jų medžiagas skirstomi į „Al Extrusion“ ir „Al Die-Casting“ radiatorius. Atitinkamos charakteristikos yra šios:
Kalbant apie „Heatpipe& Fin&“, „Garų šalintojas“ naudojimą ant radiatoriaus, atlikus bandymą, spinduliuotės temperatūra labai nesumažėja. Remiantis inžinerinės lempos stabilumo reikalavimais, jos naudoti negalima.
3.4 Mechanizmo konstrukcija
Mechanizmo dizainas apima ne tik visos lempos mechaninę struktūrą, bet ir gražią lempos išvaizdą. Toliau mes atliekame specifinį liejimo radiatoriaus dizainą iš šių keturių aspektų.
A. Geriausias žvilgsnis
Kalbant apie išvaizdą, mes numatėme šias dvi formas.
C. Geriausias terminis
Radiatoriaus šilumos išsklaidymo charakteristikas daugiausia lemia mechaninė radiatoriaus konstrukcija. Medžiaga yra tokia pati kaip liejamas aliuminis ADC-12. Kai šilumos kriauklė turi skirtingus parametrus, tokius kaip išorinis skersmuo, peleko aukštis ir peleko tankis, šilumos išsklaidymas gali būti labai skirtingas. Projektavimo metu mes pasirinkome keturis skirtingus radiatorius su skirtingomis konstrukcijomis ir imitavome jų šilumos srautą, kaip parodyta paveikslėlyje žemiau
Imituodami šilumos srautą, mes nustatėme, kad „Case4“ pasižymi geriausiomis šiluminėmis savybėmis. Ši lentelė:
Tuo pačiu metu galime padaryti šias išvadas:
(1) Sumažinkite Fin aukštį, tuo pačiu padidindami išorinį radiatoriaus skersmenį, kad gautumėte efektyvesnį šilumos išsklaidymo efektą.
(2) To paties svorio radiatoriui padidinus aukštį galima pasiekti efektyvesnį šilumos išsklaidymo efektą nei padidinti radiatoriaus skersmenį.
(3) „Case4 Thermal“ yra geriausias, mes padidiname išorinį radiatoriaus skersmenį, sumažindami „Fin“ aukštį, ir gauname geriausią radiatorių su tokia pačia kaina.
4, LED didelio įlankos šviesos patikrinimo rezultatai
Siekdami užtikrinti lempų kokybę, prieš masinę gamybą ir siuntimą atlikome daugybę šviesos paskirstymo, šiluminės, elektros saugos ir patikimumo bandymų. Toliau pateikiami kiekvieno bandymo patikrinimo rezultatai.
5. Sąnaudų ir naudos įvertinimas
Kaip visi žinome, lyginant su aukšto slėgio natrio lempomis arba metalų halogenidinėmis lempomis, skirtomis augalų apšvietimui, pradinės investicinės į LED aukšto įlankos lempų sąnaudos akivaizdžiai yra daug didesnės nei tradicinių lempų. Tačiau kadangi šviesos diodų šviesos šaltinis pasižymi dideliu šviesos efektyvumu ir kai jis yra pagamintas kaip lempa, stipraus LED šviesos šaltinio kryptingumo pranašumas lengvai atsispindi. LED lempos efektyvumas yra daug didesnis nei tradicinės lempos, todėl jos energijos taupymo charakteristikos gali akivaizdžiai pasireikšti. Ši lentelė yra mūsų 120WLED aukšto įlankos lempos ir tradicinės 400W aukšto slėgio natrio lempos investicinės naudos analizė.
6. Išvada
Ši LED aukštoji įlankos lemputė buvo daug modifikuota ir patobulinta nuo pradinio projektavimo etapo iki masinės gamybos siuntimo. Tarp jų, laiku bendraujant ir glaudžiai bendradarbiaujant R&inžinieriams ir verslo padaliniams, rinka geriau atpažino produkto kokybę ir išvaizdą. Taip pat yra daug dizaino detalių, tokių kaip tepalo pasirinkimas, neperšlampamo žiedo apdorojimas, kompiuterio dangčio tobulinimas, maitinimo šaltinio pasirinkimas ir kt. Kalbant apie protingesnį ir išskirtinį dizaino planą, skaitytojai taip pat kviečiami pranešti mums. Ačiū
